Modulo - informazioni generali per tutte le scale

Gambe dei Moduli

Sostengono i moduli ad una determinata altezza. Deve essere progettata la possibilità di regolare finemente l'altezza, in modo tale da compensare eventuali irregolarità del pavimento.

Sostegni trasversali tra le singole gambe prevengono eventuali oscillazioni non desiderate. Questi sostegni non sono comunque necessari su tutti i moduli dal momento che i singoli moduli moduli si sostengono reciprocamente

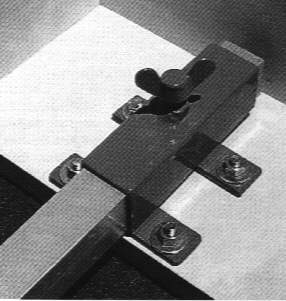

Il metodo più semplice per procurarsi le gambe è di ordinarle tramite il FREMO-Shop Queste gambe consistono in un tubo di alluminio a sezione quadrata e di un supporto di acciaio atto ad accoglierle. Una vite fissa la gamba di alluminio al supporto e permette una facile regolazione dell'altezza (vedi figura di sinistra).

Se si vogliono costruire le proprie gambe, è possibile farlo con barre di legno che possono essere fissate al modulo tramite delle viti (figura di sinistra) oppure semplicemente inserirne le estremità in scatole-incastro composte da appropriati profilati (figura di destra).

Il nostro gruppo H0-USA utilizza una coppia di gambe di legno la cui costruzione per altri moduli può essere modificata.
Questo sistema è diverso rispetto ad altri sistemi modulari poichè ogni modulo sfrutta una coppia di gambe di quello adiacente. Questa soluzione permette di risparmiare gambe e di avere una struttura montata in modo più ordinato, ma dall'altro lato rende più difficile montare l'intero plastico poichè nessun modulo può reggersi da solo.

Ogni coppia di gambe consiste in due blocchi da 20 x 45 mm, lunghi 950 mm. Queste sono connesse da due rinforzi di compensato larghi 400 mm. Il più basso è fissato a 100 mm sopra il livello del pavimento ed è alto 100 mm. Quello superiore è alto 175mm, dei quali 75mm sporgono oltre il limite superiore delle gambe. Gli angoli di questa piastra-traversa superiore sono arrotondati. In essa vi sono due fori da 10mm, posti a 30mm dal bordo superiore e a 50mm dai lati, quindi tali fori hanno un interasse di 300mm.
La coppia di gambe così composta, viene fissata, gambe verticali verso l'esterno, al lato interno della testata del primo modulo. Quindi il telaio del modulo appoggia sul lato superiore della traversa. Viene avvicinato il secondo modulo, si affacciano le testate fissandole con due lunghi bulloni M8, si regola con esattezza la posizione rispettiva, ed infine si serrano i bulloni.
Nota: questa procedura di tipo di gambe, e di connessione dei moduli, funziona bene per una squadra di montaggio esperta, che segua strettamente il progetto di assemblaggio, stilato per quel raduno. Altri sistemi modulari, in particolare lo HO-Europa, definiscono strettamente per ciascun modulo il sistema di fissaggio gambe, regolazione altezza e regolazione affaccio binari.

Regolazione in altezza

La regolazione su pavimenti non perfettamente piani può avvenire in diversi modi. Come detto prima, il nostro gruppo H0-USA parte da un pavimento piano e assembla il tutto senza possibilità di regolazione.
Il gruppo HOe utilizza coppie di gambe che vengono fissate all'interno del telaio del modulo, il quale viene posto alla minore altezza consentita. Se il pavimento è a livello, tutti i moduli rimarranno così. Se ci sono dei dislivelli, le gambe interessate verranno rialzate tramite tavolette di legno e/o sottobicchieri di cartone.
Come visibile nelle foto sopra, le gambe di alluminio sono regolabili; anche quelle di legno della foto in basso a sinistra possono essere regolabili, se il foro di passaggio della vite è un'asola oblunga.
Altrimenti si può piantare, sul piede della gamba, una graffa con vite femmina, nella quale avvitare un piedino regolabile da mobilio.
Ci sono ancora molte altre possibilità, che vale la pena di osservare partecipando ad un raduno. Fondamentalmente non esiste una altezza assoluta da rispettare, ma è essenziale che i moduli siano tutti ad una identica quota, e ben in squadra uno con l'altro.
